Installazione Colonna Blindata
Modelli per interni
- ART. 600
- ART. 650
- ART. 850
Modelli per esterni
- ART. 580
- ART. 680
Utilizzo
L’uso delle colonne blindate estraibili è semplice e immediato:
- Inserire o estrarre la colonna dalla cassaforte di base utilizzando le maniglie in plastica applicate alla struttura.
- Chiudere con la chiave dopo il posizionamento.
L’operazione deve essere eseguita da una persona adulta.

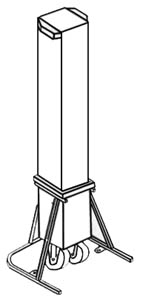

Uso del cavalletto di supporto (ART. 301)
Per garantire stabilità e sicurezza, si consiglia di utilizzare il cavalletto di supporto, da posizionare accanto al varco protetto come indicato nel disegno tecnico.
- Il cavalletto deve essere fissato al pavimento con due tasselli.
- In alternativa, la colonna può essere appoggiata in un angolo vicino al varco, purché la posizione sia stabile e non precaria.
Fondazione e fissaggio del basamento

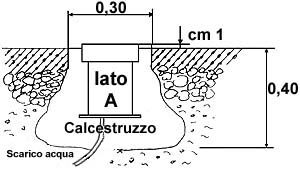

Fondazione in ambienti con pavimento
Per installare correttamente il basamento blindato, è necessario realizzare un foro nella massicciata del pavimento con le seguenti caratteristiche:
- Dimensioni: 0,35 m × 0,35 m
- Profondità: 0,40 – 0,60 m
- Il foro deve allargarsi a cono verso il basso, in base al materiale presente nella fondazione (vedi disegno tecnico).
Fissaggio del basamento
Un corretto fissaggio è fondamentale per garantire la resistenza allo strappamento.
Composizione consigliata del calcestruzzo (Rbk 300):
- 50% cemento
- 25% sabbia
- 25% ghiaia
Il basamento deve sporgere di 0,5 cm rispetto al livello del calcestruzzo per evitare ristagni di acqua e sporcizia.
In assenza della colonna, si raccomanda l’uso del tappo per basamento (ART. 304/305).
AVVERTENZE IMPORTANTI
Per i modelli estraibili da esterno (ART. 580 e ART. 680)
- Non lasciare ristagnare acqua o sporcizia nel basamento.
- È obbligatorio installare un tubo di scarico per evitare infiltrazioni.
- Non lasciare mai le chiavi inserite nella serratura:
in caso di caduta della colonna, la presenza della chiave può compromettere il corretto funzionamento della serratura.
